ADN con pinzas de la ropa

MODELOS PARA EXPLICAR LA SÍNTESIS DE PROTEÍNAS

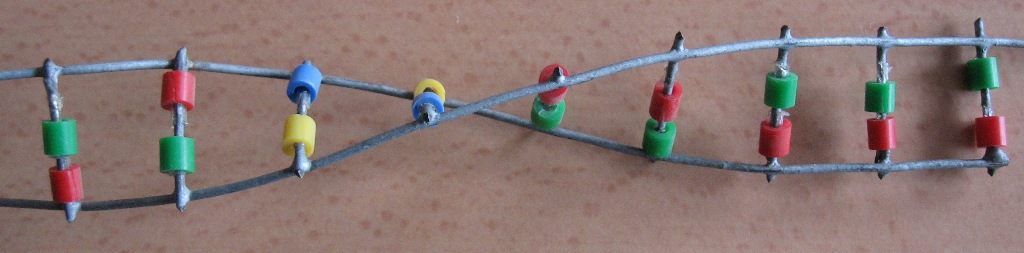

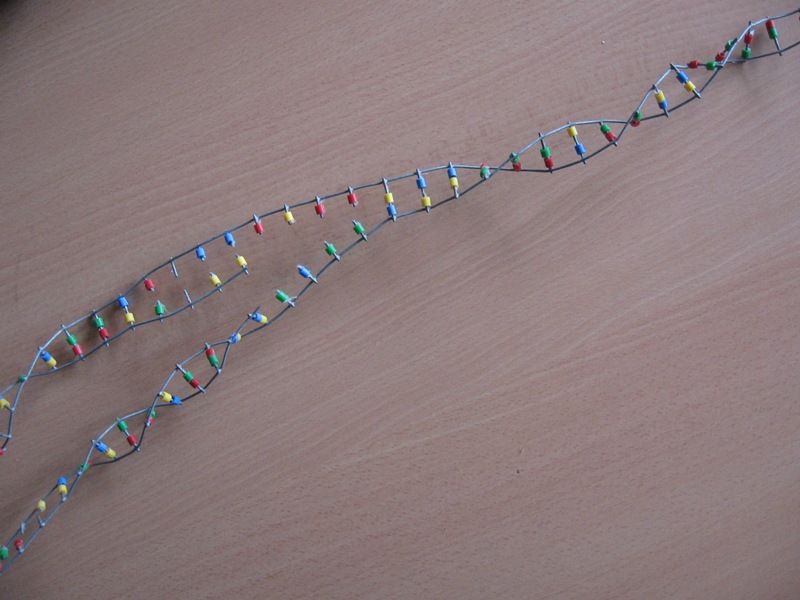

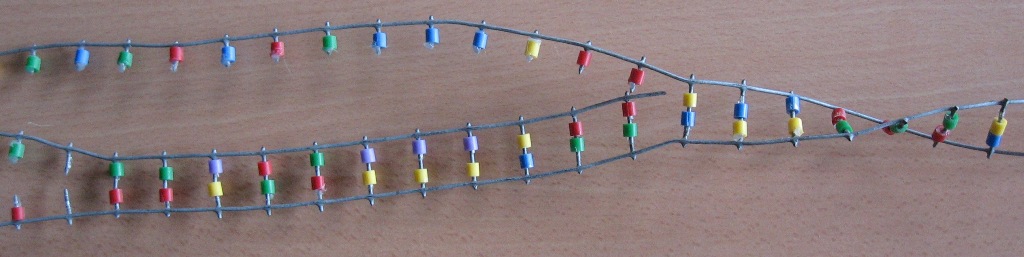

	Una forma vistosa de representar la estructura de la molécula de ADN es mediante un modelo como el de arriba, elaborado por J.M. García Montes a partir de una tela metálica cortada convenientemente. También se puede utilzar este sistema para ilustrar el proceso de replicación o fabricación de una nueva molécula de ADN (izquierda). Abajo se ilustra la transcripción o síntesis de ARN mensajero a partir de ADN. Obsérvese que en este caso el color azul ha sido sustituido por el morado que representa el uracilo. Esta es una manualidad interesante para proponer al alumnado.

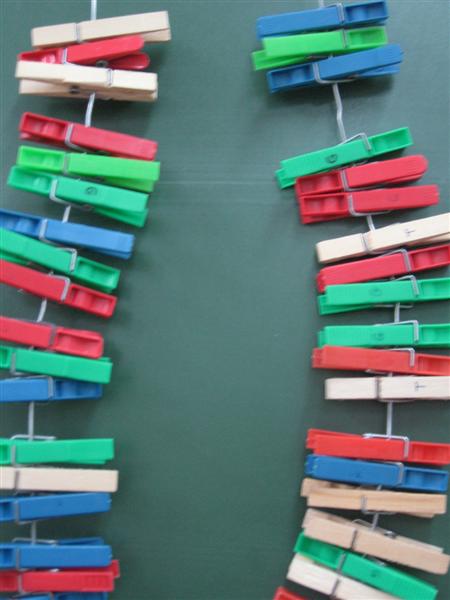

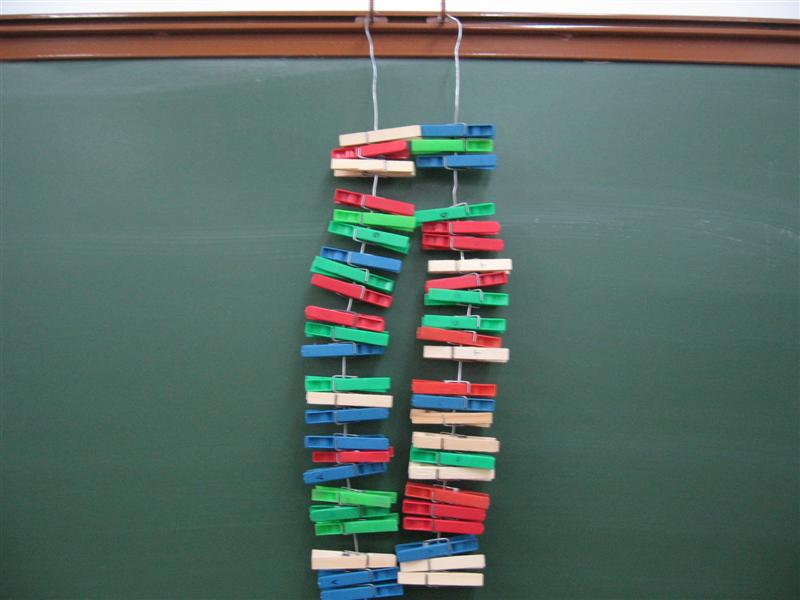

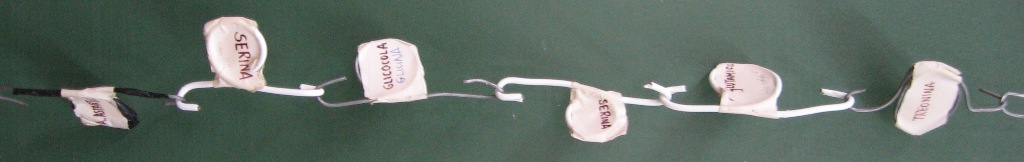

Otra forma de representar los distintos nucleótidos es mediante pinzas de la ropa. Los aminácidos se representan con círculos de alambre que cuentan con unos ganchos de forma que se pueden hacer cadenas con ellos, es decir proteínas La ventaja de este método es que las distintas moléculas se fabrican en la propia clase colocando las pinzas correspondientes sobre unos alamabres que cuelgan de la pizarra.

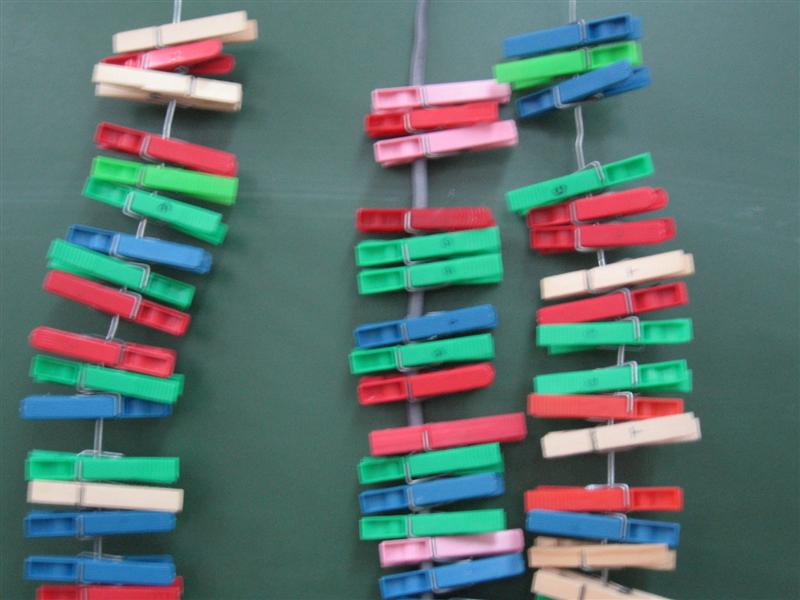

	La doble cadena de ADN se puede abrir ligeramente (a la izquierda) para que tenga lugar la síntesis del ARN mensajero (abajo). En este proceso de transcripción utilizamos un color diferente de pinza: el rosa sustituye al blanco de la misma manera que el uracilo sustituye a la timina. También el alambre que utilizamos en el ARN es diferente para mostrar así la diferencia entre una molécula con desoxirribosa y otra con ribosa.

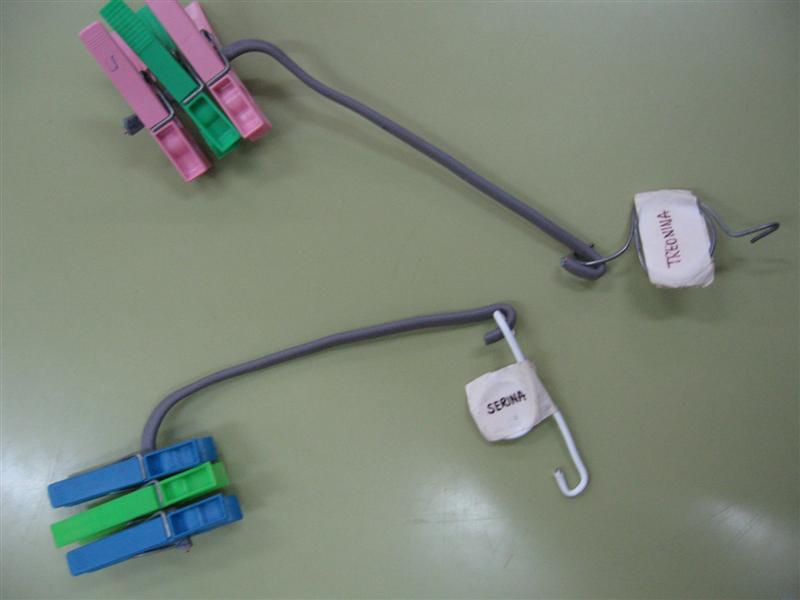

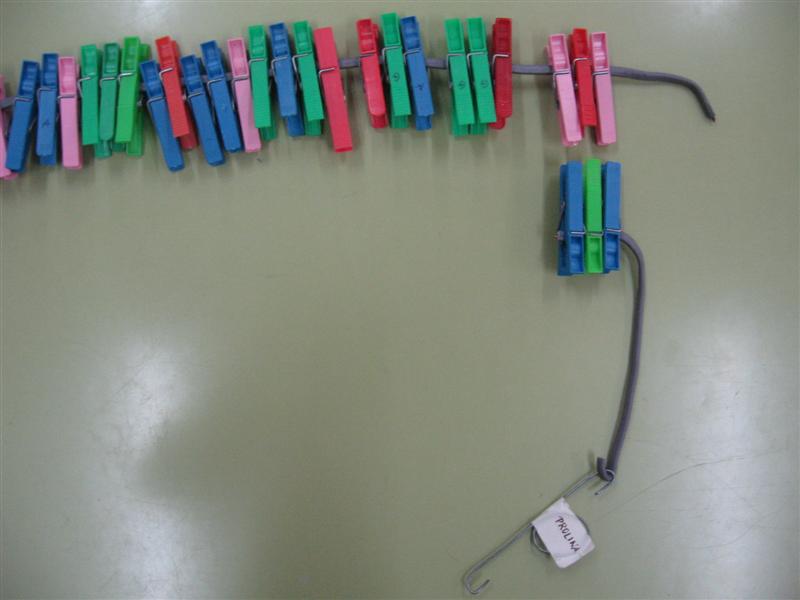

Abajo a la izquierda se muestran moléculas de ARN de transferencia portando un aminoácido. De todos los nucleótidos del ARNt sólo se han ilustrado los tres correspondientes al anticodón. Los modelos de ARNt se distribuyen por todo el aula entregándoselos a diferentes alumnos. En la pizarra se dibuja un ribosoma por el que se hace pasar la cadena de ARNm (abajo a la derecha). Conforme cada codon pasa por el ribosoma una persona se levanta de su sitio llevando el ARNt con el anticodón corresondiente y aportando, por tanto, un aminoácido.
