Realiza una presentación sobre el agua y envíala a tu profesor.

La presentación incluirá, como mínimo, las siguientes diapositivas:

  1. Una diapositiva con el título y tu nombre como autor/a.
  2. Una gráfico de barras para comparar la composición de tres tipos de agua mineral.
  3. Un dibujo con diferntes tipos de átomos (bola de distinto color) mostrando la composición del agua.
  4. Un diagrama de sectores sobre la distribución del agua en el mundo: 97% mares, 2% glaciares, 0.75% aguas subterráneas, 0.25% ríos y lagos. (Si quieres puedes añadir otros tipos de gráficos para representar estos mismos datos).

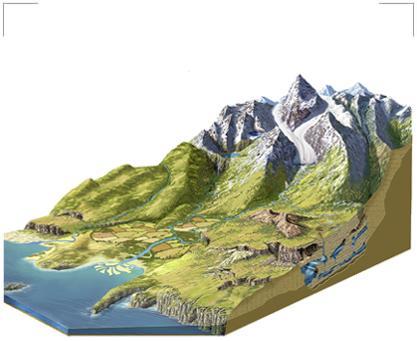

  5. Una diapositiva animada mostrando el ciclo del agua (como fondo puedes usar la siguiente imagen).

GRÁFICO DE BARRAS: COMPOSICIÓN DEL AGUA MINERAL

  1. Aplicaciones > Oficina > OpenOffice Presentaciones > Crear
  2. En el menú de la derecha DISEÑOS selecciona la diapositiva 8  “Título, diagrama”. (Si no apareciera el menú de la derecha actívalo así: Formato > Diseño de diapositiva)
  3. Clic sobre el recuadro de TÍTULO y escribe COMPOSICIÓN DEL AGUA.
  4. Pulsa dos veces en el recuadro para añadir un diagrama. Por defecto aparece uno que seguidamente vamos a modificar.
  5. Doble clic sobre el gráfico y luego botón derecho. En el menú que aparece selecciona DATOS DEL GRÁFICO.
  6. En la nueva ventana que se abre vas a incluir los datos de las etiquetas de agua mineral:
    • Sustituye la palabra “Fila 1” por “Bicarbonatos”
    • Sustituye Fila 2 por “Sulfatos”,  Fila 3 por “Cloruros”, Fila 4 por “Calcio”, Fila 5 por “Magnesio” y Fila 6 por “Sodio”.
    • Sustituye “Columna 1” por “Lanjarón”.
    • Sustituye los valores que aparecen debajo de “Lanjarón” por estos otros: bicarbonatos 107, sulfatos 22, cloruros 4, calcio 29, magnesio 9 y sodio 6.
    • Sustituye “Columna 2” por en nombre de otra marca de agua mineral y teclea debajo las cantidades de cada sustancia química.
    • Haz lo mismo con la “Columna 3” y una tercera marca de agua mineral.
  7. Cierra la ventana, haz doble clic sobre la imagen y aparecerá tu gráfico ya modificado.

DIBUJO ESQUEMÁTICO DE LA COMPOSICIÓN DEL AGUA.

  1.  Para añadir una nueva diapositiva: INSERTAR > DIAPOSITIVA.
  2. En el menú de la derecha de DISEÑOS elige la diapositiva 1 “Diapositiva vacía”.
  3. Usando la herramienta ECLIPSE del menú  inferior, dibuja una molécula de agua con dos círculos azules para el hidrógeno y un círculo rojo para el carbono.
  4.  Marca los tres círculos a la vez (mantén pulsada la tecla ALT  a la vez que pulsas el botón izquierdo), luego pulsa el botón derecho y elige la opción AGRUPAR. Esta molécula de agua que acabas de crear la puedes COPIAR y PEGAR por toda la diapositiva.
  5. De igual forma vas a colocar, en menor cantidad, otras sustancias químicas que se encuentran disueltas en el agua: carbonatos (CO3), sulfatos (SO4), cloruros (Cl), calcio (Ca), magnesio (Mg) y sodio (Na). Utiliza un color diferente para cada elemento químico y en una de las esquinas coloca la leyenda correspondiente.
